Exemple d'algorithme DFS

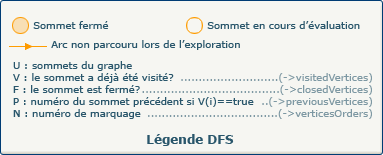

Légende & situation
Graphe de départ. Ce graphe est celui que nous avons utilisé lorsque nous avons vu l'algorithme DFS, mais ici les étiquettes des sommets portent des lettres aléatoires au lieu de chiffres afin d'éviter toute confusion.
[Étape 0-0] Initialisation des valeurs
Nous utilisons ici les mêmes variables que lors des explications sur l'algorithme DFS, mais comme la place manquait sur les images, une seule lettre sera utilisée pour les variables :
- Tableaux
- X représente l'ensemble des sommets du graphe.
La première colonne de l'illustration ci-dessus représente les indices dans X, et la deuxième colonne représente les sommets à ces indices dans X. - V (visitedVertices) représente le tableau de booléens qui permet de savoir si un sommet à déjà été visité ou pas.
- F (closedVertices) représente le tableau de booléens qui permet de savoir si un sommet est fermé ou pas.
- P (previousVertices) représente le tableau qui permet de retrouver le sommet précédent par lequel ce sommet à été découvert.
- N (verticesOrders) représente le tableau qui permet de retrouver l'ordre d'exploration des sommets.
- X représente l'ensemble des sommets du graphe.
- Variables scalaires
- k est le compteur qui permet de donner un numéro d'ordre d'exploration aux sommets.
- i et j sont les compteurs utilisé lors des itérations.
Comme nous démarrons avec le sommet R, nous le considérons comme visité (voir colonne V), et son numéro d'ordre d'exploration est 1.

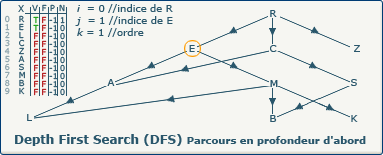

[Étape 1-0] Découverte du sommet E
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet E. Nous affectons la valeur 1 (indice du sommet E dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[1] := true; afin de marquer le sommet E comme "visité".
[Étape 1-1] Incrémentation du compteur k (2)
k := k+1; devient k := 1+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 2 car un nouveau sommet (E) a été découvert.
[Étape 1-2] Affectation du numéro d'exploration 2
verticesOrders[j] := k; devient verticesOrders[1] := 2;
Nous utilisons la valeur du compteur k (2) pour affecter au sommet E son ordre d'exploration dans le tableau N à l'indice 1.
[Étape 1-3] Affectation du précédent pour E
previousVertices[j] := i; devient previousVertices[1] := 0;
Nous affectons pour le tableau P à l'indice 1 l'indice du sommet précédent. C'est depuis ce sommet que E a été découvert.
[Étape 1-4] i := j
i := j; devient i := 1;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (1) à la variable i (anciennement 0).
[Étape 2-0] Découverte du sommet A
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet A. Nous affectons la valeur 5 (indice du sommet A dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[5] := true; afin de marquer le sommet A comme "visité".
[Étape 2-1] Incrémentation du compteur k (3)
k := k+1; devient k := 2+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 3 car un nouveau sommet (A) a été découvert.
[Étape 2-2] Affectation du numéro d'exploration 3
verticesOrders[j] := k; devient verticesOrders[5] := 3;
Nous utilisons la valeur du compteur k (3) pour affecter au sommet A son ordre d'exploration dans le tableau N à l'indice 5.
[Étape 2-3] Affectation du précédent pour A
previousVertices[j] := i; devient previousVertices[5] := 1;
Nous affectons pour le tableau P à l'indice 5 l'indice du sommet précédent. C'est depuis ce sommet que A a été découvert.
[Étape 2-4] i := j
i := j; devient i := 5;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (5) à la variable i (anciennement 1).

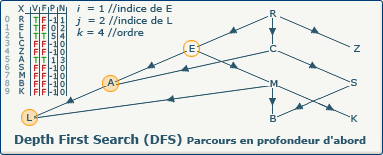

[Étape 3-0] Découverte du sommet L
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet L. Nous affectons la valeur 2 (indice du sommet L dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[2] := true; afin de marquer le sommet L comme "visité".
[Étape 3-1] Incrémentation du compteur k (4)
k := k+1; devient k := 3+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 4 car un nouveau sommet (L) a été découvert.
[Étape 3-2] Affectation du numéro d'exploration 4
verticesOrders[j] := k; devient verticesOrders[2] := 4;
Nous utilisons la valeur du compteur k (4) pour affecter au sommet L son ordre d'exploration dans le tableau N à l'indice 2.
[Étape 3-3] Affectation du précédent pour L
previousVertices[j] := i; devient previousVertices[2] := 5;
Nous affectons pour le tableau P à l'indice 2 l'indice du sommet précédent. C'est depuis ce sommet que L a été découvert.
[Étape 3-4] i := j
i := j; devient i := 2;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (2) à la variable i (anciennement 5).
[Étape 4-0] Fermeture du sommet L
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de L. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 2.
closedVertices[i] := true; devient closedVertices[2] := true;
[Étape 5-0] Backtrack depuis le sommet L vers A
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[2] = false, alors n'est pas respectée, le sommet courant (L) est fermé (valeur true dans le tableau F à l'indice 2), nous affectons à i la valeur du sommet précédent de L (A à l'indice 5)
i := previousVertices[i] devient i := 5
[Étape 6-0] Fermeture du sommet A
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de A. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 5.
closedVertices[i] := true; devient closedVertices[5] := true;
[Étape 7-0] Backtrack depuis le sommet A vers E
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[5] = false, alors n'est pas respectée, le sommet courant (A) est fermé (valeur true dans le tableau F à l'indice 5), nous affectons à i la valeur du sommet précédent de A (E à l'indice 1)
i := previousVertices[i] devient i := 1

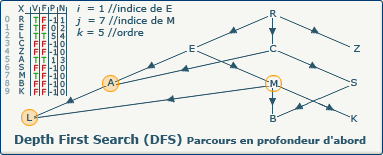

[Étape 8-0] Découverte du sommet M
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet M. Nous affectons la valeur 7 (indice du sommet M dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[7] := true; afin de marquer le sommet M comme "visité".
[Étape 8-1] Incrémentation du compteur k (5)
k := k+1; devient k := 4+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 5 car un nouveau sommet (M) a été découvert.
[Étape 8-2] Affectation du numéro d'exploration 5
verticesOrders[j] := k; devient verticesOrders[7] := 5;
Nous utilisons la valeur du compteur k (5) pour affecter au sommet M son ordre d'exploration dans le tableau N à l'indice 7.
[Étape 8-3] Affectation du précédent pour M
previousVertices[j] := i; devient previousVertices[7] := 1;
Nous affectons pour le tableau P à l'indice 7 l'indice du sommet précédent. C'est depuis ce sommet que M a été découvert.
[Étape 8-4] i := j
i := j; devient i := 7;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (7) à la variable i (anciennement 1).

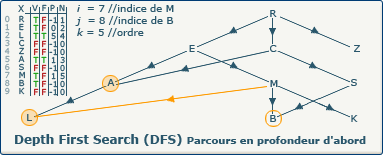

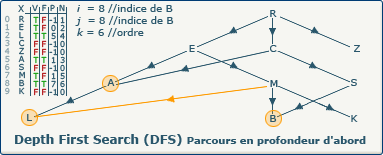

[Étape 9-0] Découverte du sommet B
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet B. Nous affectons la valeur 8 (indice du sommet B dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[8] := true; afin de marquer le sommet B comme "visité".
[Étape 9-1] Incrémentation du compteur k (6)
k := k+1; devient k := 5+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 6 car un nouveau sommet (B) a été découvert.
[Étape 9-2] Affectation du numéro d'exploration 6
verticesOrders[j] := k; devient verticesOrders[8] := 6;
Nous utilisons la valeur du compteur k (6) pour affecter au sommet B son ordre d'exploration dans le tableau N à l'indice 8.
[Étape 9-3] Affectation du précédent pour B
previousVertices[j] := i; devient previousVertices[8] := 7;
Nous affectons pour le tableau P à l'indice 8 l'indice du sommet précédent. C'est depuis ce sommet que B a été découvert.
[Étape 9-4] i := j
i := j; devient i := 8;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (8) à la variable i (anciennement 7).
[Étape 10-0] Fermeture du sommet B
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de B. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 8.
closedVertices[i] := true; devient closedVertices[8] := true;
[Étape 11-0] Backtrack depuis le sommet B vers M
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[8] = false, alors n'est pas respectée, le sommet courant (B) est fermé (valeur true dans le tableau F à l'indice 8), nous affectons à i la valeur du sommet précédent de B (M à l'indice 7)
i := previousVertices[i] devient i := 7
[Étape 12-0] Découverte du sommet K
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet K. Nous affectons la valeur 9 (indice du sommet K dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[9] := true; afin de marquer le sommet K comme "visité".
[Étape 12-1] Incrémentation du compteur k (7)
k := k+1; devient k := 6+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 7 car un nouveau sommet (K) a été découvert.
[Étape 12-2] Affectation du numéro d'exploration 7
verticesOrders[j] := k; devient verticesOrders[9] := 7;
Nous utilisons la valeur du compteur k (7) pour affecter au sommet K son ordre d'exploration dans le tableau N à l'indice 9.
[Étape 12-3] Affectation du précédent pour K
previousVertices[j] := i; devient previousVertices[9] := 7;
Nous affectons pour le tableau P à l'indice 9 l'indice du sommet précédent. C'est depuis ce sommet que K a été découvert.
[Étape 12-4] i := j
i := j; devient i := 9;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (9) à la variable i (anciennement 7).
[Étape 13-0] Fermeture du sommet K
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de K. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 9.
closedVertices[i] := true; devient closedVertices[9] := true;
[Étape 14-0] Backtrack depuis le sommet K vers M
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[9] = false, alors n'est pas respectée, le sommet courant (K) est fermé (valeur true dans le tableau F à l'indice 9), nous affectons à i la valeur du sommet précédent de K (M à l'indice 7)
i := previousVertices[i] devient i := 7
[Étape 15-0] Fermeture du sommet M
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de M. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 7.
closedVertices[i] := true; devient closedVertices[7] := true;
[Étape 16-0] Backtrack depuis le sommet M vers E
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[7] = false, alors n'est pas respectée, le sommet courant (M) est fermé (valeur true dans le tableau F à l'indice 7), nous affectons à i la valeur du sommet précédent de M (E à l'indice 1)
i := previousVertices[i] devient i := 1
[Étape 17-0] Fermeture du sommet E
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de E. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 1.
closedVertices[i] := true; devient closedVertices[1] := true;
[Étape 18-0] Backtrack depuis le sommet E vers R
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[1] = false, alors n'est pas respectée, le sommet courant (E) est fermé (valeur true dans le tableau F à l'indice 1), nous affectons à i la valeur du sommet précédent de E (R à l'indice 0)
i := previousVertices[i] devient i := 0

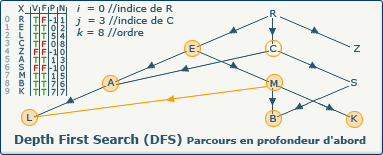

[Étape 19-0] Découverte du sommet C
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet C. Nous affectons la valeur 3 (indice du sommet C dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[3] := true; afin de marquer le sommet C comme "visité".
[Étape 19-1] Incrémentation du compteur k (8)
k := k+1; devient k := 7+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 8 car un nouveau sommet (C) a été découvert.
[Étape 19-2] Affectation du numéro d'exploration 8
verticesOrders[j] := k; devient verticesOrders[3] := 8;
Nous utilisons la valeur du compteur k (8) pour affecter au sommet C son ordre d'exploration dans le tableau N à l'indice 3.
[Étape 19-3] Affectation du précédent pour C
previousVertices[j] := i; devient previousVertices[3] := 0;
Nous affectons pour le tableau P à l'indice 3 l'indice du sommet précédent. C'est depuis ce sommet que C a été découvert.
[Étape 19-4] i := j
i := j; devient i := 3;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (3) à la variable i (anciennement 0).

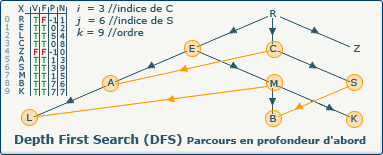

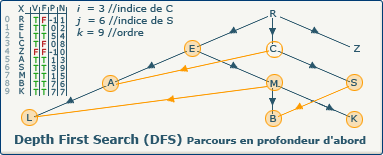

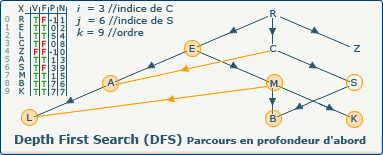

[Étape 20-0] Découverte du sommet S
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet S. Nous affectons la valeur 6 (indice du sommet S dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[6] := true; afin de marquer le sommet S comme "visité".
[Étape 20-1] Incrémentation du compteur k (9)
k := k+1; devient k := 8+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 9 car un nouveau sommet (S) a été découvert.
[Étape 20-2] Affectation du numéro d'exploration 9
verticesOrders[j] := k; devient verticesOrders[6] := 9;
Nous utilisons la valeur du compteur k (9) pour affecter au sommet S son ordre d'exploration dans le tableau N à l'indice 6.
[Étape 20-3] Affectation du précédent pour S
previousVertices[j] := i; devient previousVertices[6] := 3;
Nous affectons pour le tableau P à l'indice 6 l'indice du sommet précédent. C'est depuis ce sommet que S a été découvert.
[Étape 20-4] i := j
i := j; devient i := 6;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (6) à la variable i (anciennement 3).
[Étape 21-0] Fermeture du sommet S
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de S. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 6.
closedVertices[i] := true; devient closedVertices[6] := true;
[Étape 22-0] Backtrack depuis le sommet S vers C
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[6] = false, alors n'est pas respectée, le sommet courant (S) est fermé (valeur true dans le tableau F à l'indice 6), nous affectons à i la valeur du sommet précédent de S (C à l'indice 3)
i := previousVertices[i] devient i := 3
[Étape 23-0] Fermeture du sommet C
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de C. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 3.
closedVertices[i] := true; devient closedVertices[3] := true;
[Étape 24-0] Backtrack depuis le sommet C vers R
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[3] = false, alors n'est pas respectée, le sommet courant (C) est fermé (valeur true dans le tableau F à l'indice 3), nous affectons à i la valeur du sommet précédent de C (R à l'indice 0)
i := previousVertices[i] devient i := 0
[Étape 25-0] Découverte du sommet Z
Nous sommes dans la boucle si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
L'exploration DFS découvre le sommet Z. Nous affectons la valeur 4 (indice du sommet Z dans le tableau X) à la variable j
visitedVertices[j] := true; devient visitedVertices[4] := true; afin de marquer le sommet Z comme "visité".
[Étape 25-1] Incrémentation du compteur k (10)
k := k+1; devient k := 9+1;.
Nous devons incrémenter le compteur k (ordre d'exploration) qui possède donc à présent la valeur 10 car un nouveau sommet (Z) a été découvert.
[Étape 25-2] Affectation du numéro d'exploration 10
verticesOrders[j] := k; devient verticesOrders[4] := 10;
Nous utilisons la valeur du compteur k (10) pour affecter au sommet Z son ordre d'exploration dans le tableau N à l'indice 4.
[Étape 25-3] Affectation du précédent pour Z
previousVertices[j] := i; devient previousVertices[4] := 0;
Nous affectons pour le tableau P à l'indice 4 l'indice du sommet précédent. C'est depuis ce sommet que Z a été découvert.
[Étape 25-4] i := j
i := j; devient i := 4;.
Comme nous allons continuer notre exploration, nous devons nous souvenir du chemin emprunté.
Cela est possible en affectant la valeur de j (4) à la variable i (anciennement 0).
[Étape 26-0] Fermeture du sommet Z
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de Z. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 4.
closedVertices[i] := true; devient closedVertices[4] := true;

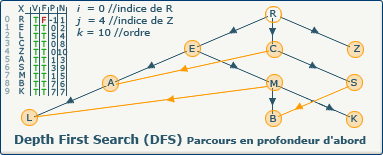

[Étape 27-0] Backtrack depuis le sommet Z vers R
La variable i a été modifiée, et nous sommes entrés une nouvelle fois dans la boucle tant_que i > -1 faire...
La condition si closedVertices[4] = false, alors n'est pas respectée, le sommet courant (Z) est fermé (valeur true dans le tableau F à l'indice 4), nous affectons à i la valeur du sommet précédent de Z (R à l'indice 0)
i := previousVertices[i] devient i := 0
[Étape 28-0] Fermeture du sommet R
si ∃ y : (x,y) ∈ A ∧ visitedVertices[j]=false
Ce test de boucle échoue car il ne reste plus de sommet non visité qui soit suivant de R. Nous devons donc "fermer" ce dernier en affectant la valeur true dans le tableau F à l'indice 0.
closedVertices[i] := true; devient closedVertices[0] := true;

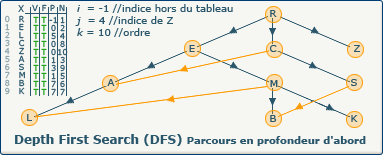

[Étape 29-0] Non-respect de la condition de boucle
L'algorithme prend effectivement fin avant d'entrer dans la boucle tant_que i > -1 faire..., car la condition n'est pas respectée :-1 (indice du précédent de R) n'est pas > que -1 (nous testons avec le plus petit index du tableau moins un, donc -1 dans le cas d'un langage pour lequel le premier indice d'un tableau est 0).
Ordre d'exploration DFS
Deutsche Übersetzung
Sie haben gebeten, diese Seite auf Deutsch zu besuchen. Momentan ist nur die Oberfläche übersetzt, aber noch nicht der gesamte Inhalt.Wenn Sie mir bei Übersetzungen helfen wollen, ist Ihr Beitrag willkommen. Alles, was Sie tun müssen, ist, sich auf der Website zu registrieren und mir eine Nachricht zu schicken, in der Sie gebeten werden, Sie der Gruppe der Übersetzer hinzuzufügen, die Ihnen die Möglichkeit gibt, die gewünschten Seiten zu übersetzen. Ein Link am Ende jeder übersetzten Seite zeigt an, dass Sie der Übersetzer sind und einen Link zu Ihrem Profil haben.
Vielen Dank im Voraus.
Dokument erstellt 23/12/2009, zuletzt geändert 16/07/2024
Quelle des gedruckten Dokuments:https://www.gaudry.be/de/graphes-dfs-exemple.html
Die Infobro ist eine persönliche Seite, deren Inhalt in meiner alleinigen Verantwortung liegt. Der Text ist unter der CreativeCommons-Lizenz (BY-NC-SA) verfügbar. Weitere Informationen auf die Nutzungsbedingungen und dem Autor.
Referenzen
Diese Verweise und Links verweisen auf Dokumente, die während des Schreibens dieser Seite konsultiert wurden, oder die zusätzliche Informationen liefern können, aber die Autoren dieser Quellen können nicht für den Inhalt dieser Seite verantwortlich gemacht werden.
Der Autor Diese Website ist allein dafür verantwortlich, wie die verschiedenen Konzepte und Freiheiten, die mit den Nachschlagewerken gemacht werden, hier dargestellt werden. Denken Sie daran, dass Sie mehrere Quellinformationen austauschen müssen, um das Risiko von Fehlern zu reduzieren.
